西北铅锌厂152m²流态化沸腾焙烧炉项目

西北铅锌厂152m²流态化沸腾焙烧炉项目于2016年投产，其工艺是以硫化锌为原料，经流态化焙烧，脱除硫和有害杂质，产出的氧化锌供给下一道工序，焙烧炉烟气经余热利用，收尘后产出硫酸。152 m²焙烧炉是当时世界最大的锌冶炼焙烧炉，也是迄今最大之一。

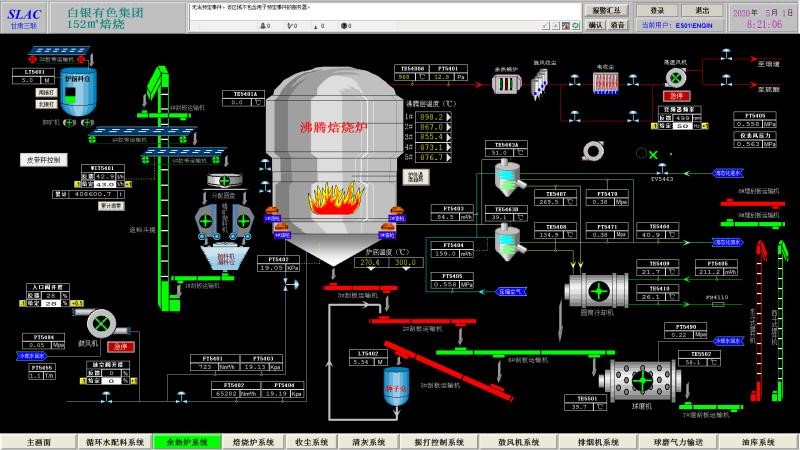

焙烧炉控制系统采用了一套Rockwell Automation公司的ControlLogix平台的硬件，配置高性能控制器1756-L71非冗余控制器，IO采用FlexIO系列，软件选用了罗克韦尔公司的FactoryTalk View SE组态软件。Rockwell控制系统的实际应用为此项技改奠定了良好的基础,自动控制使新型焙烧炉操作，控制和调整及时准确，从而提高了焙砂质量，改善了生产环境,减轻了职工的劳动强度。

项目技术特点

整个项目涉及到众多第三方系统，使用的总线类型多、协议杂，系统集成技术含量高。

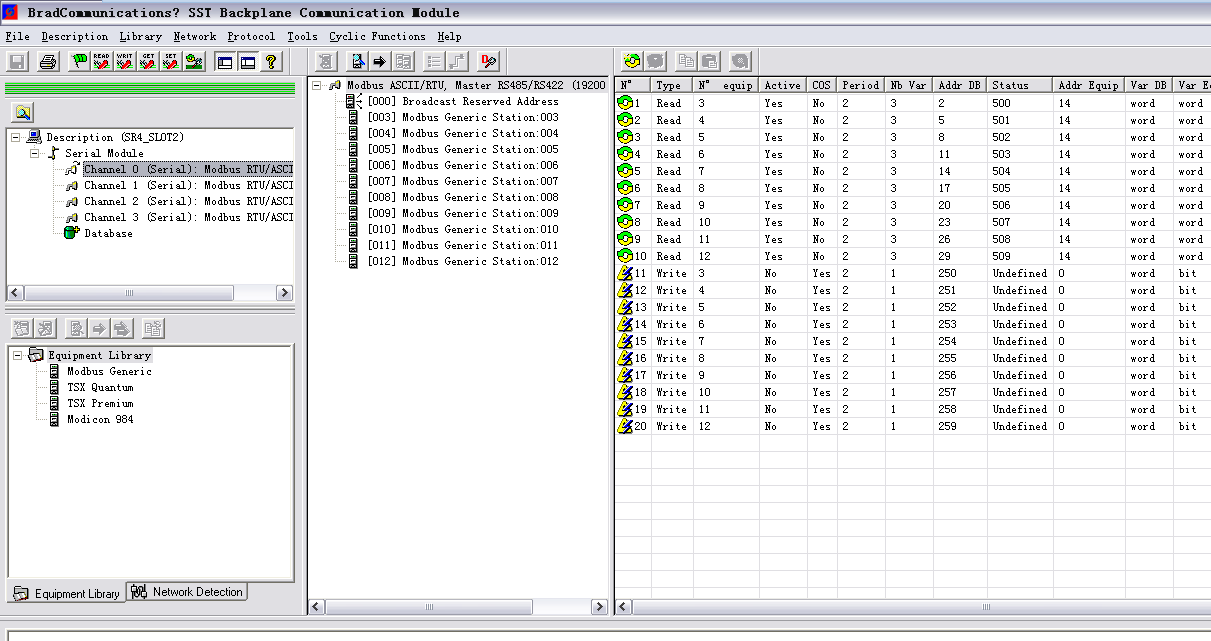

1、电气部分全部采用了马达保护器和变频器控制，通过Modbus RTU总线与PLC通讯。

2、IO模块采用双网冗余ControlNet，与鼓风机等第三方设备采用Profibus DP通讯。

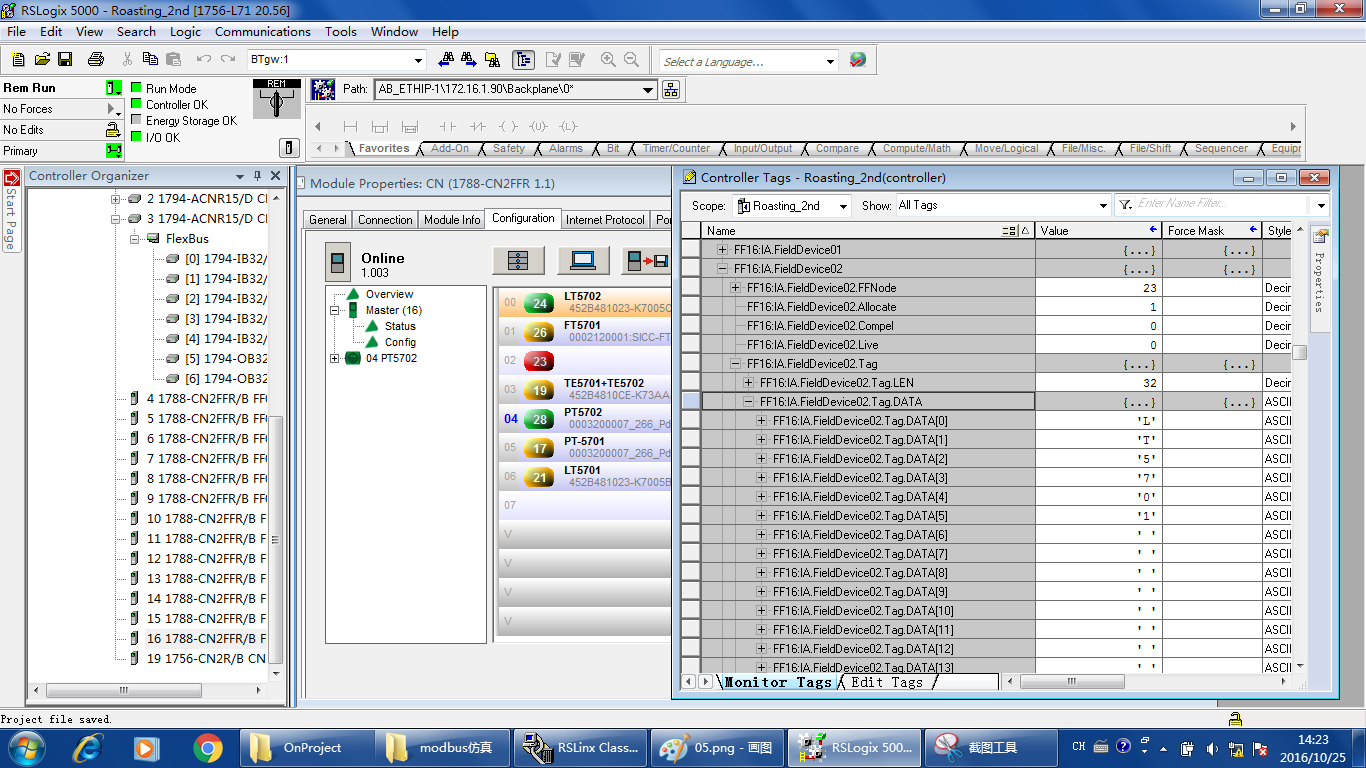

3、现场仪表、执行机构采用FF总线，A-B的CN2FFR通讯模块在国内罕有应用，调试难度大。

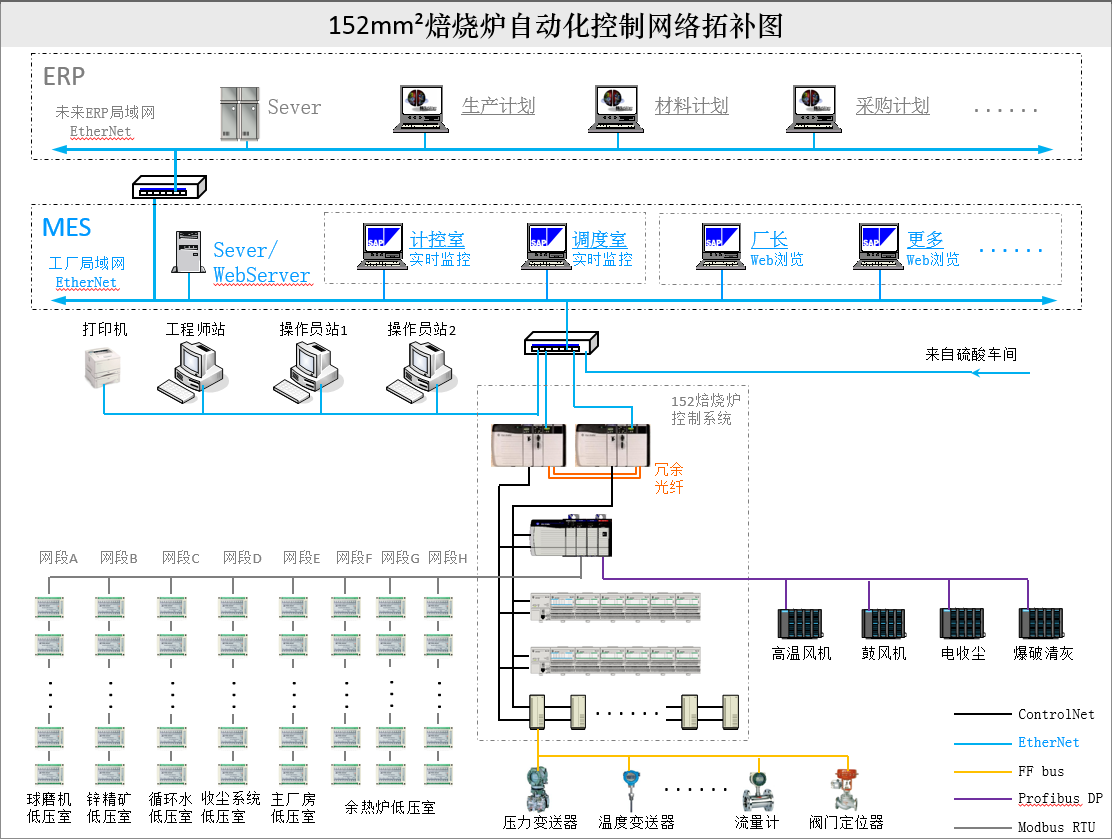

网络拓扑图如下：
