川东北高含硫气田宣汉开县区块气田工程

川东北高含硫气田宣汉天然气处理厂工程-硫磺厂分析化验楼实验室通风控制系统,项目位于四川省达州市宣汉县南坝镇，由中国石油天然气股份有限公司和美国雪佛龙石油公司合建。

通风系统由一面PLC柜体和一台电脑组成。控制系统是由RockweLL公司的ControlLogix系列L71冗余处理器，通过ControlNet网络下挂远程I/O站，另配置Modbus TCP/IP通讯接口用于主控DCS系统的数据通讯。

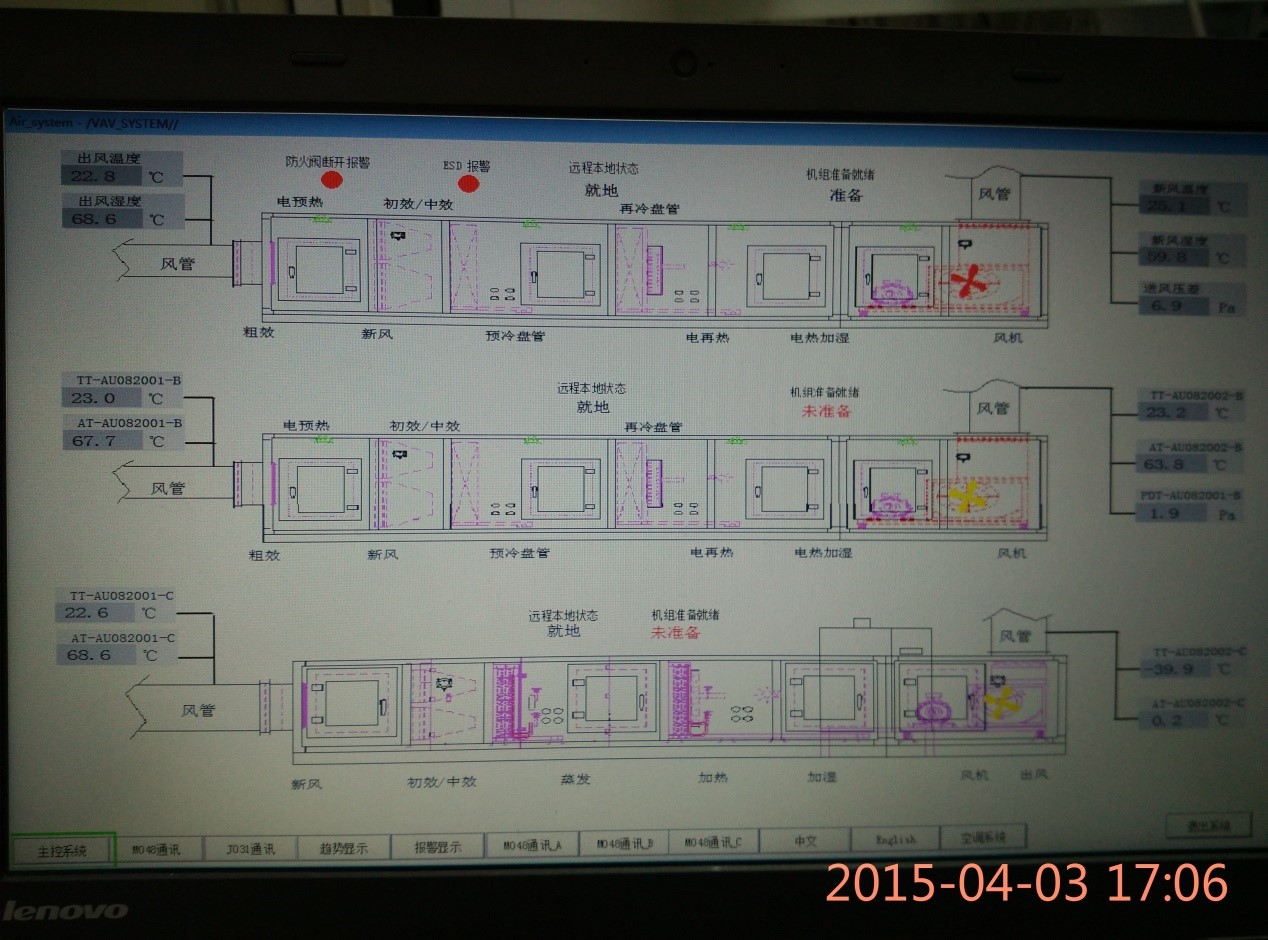

通风系统由3部分组成，1.主系统2.新风系统3.空调系统

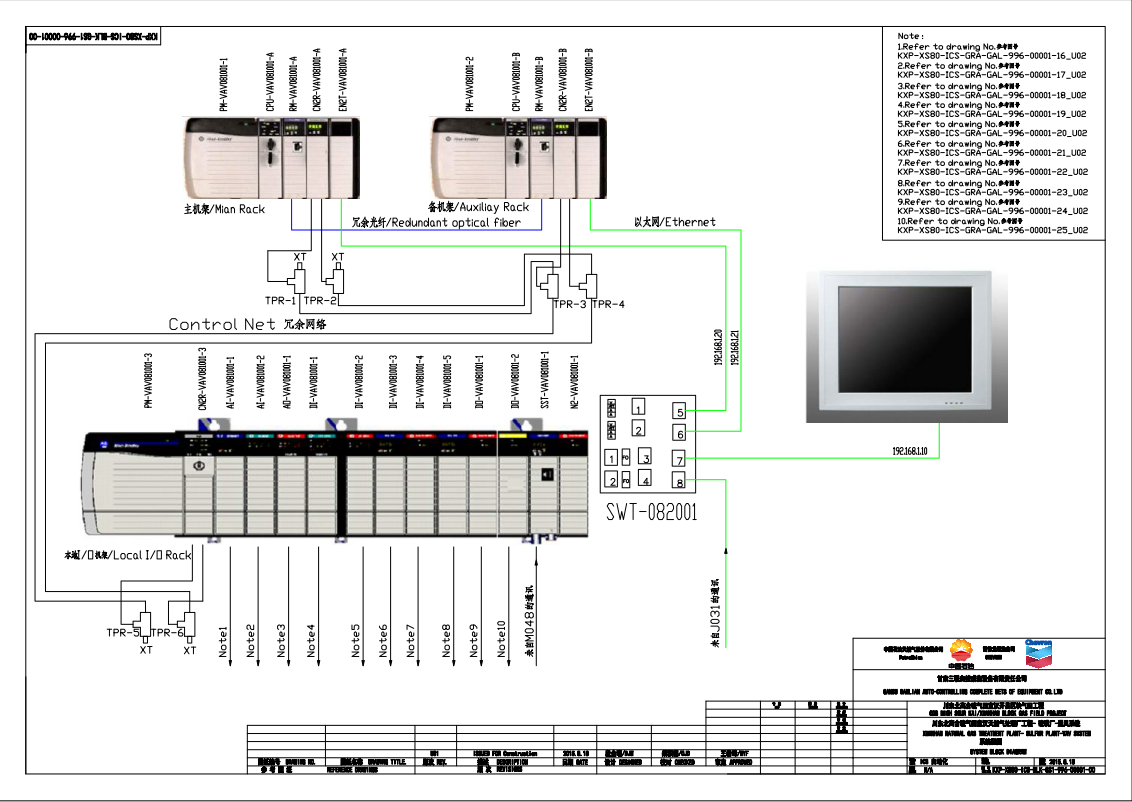

项目网络图

1、主系统

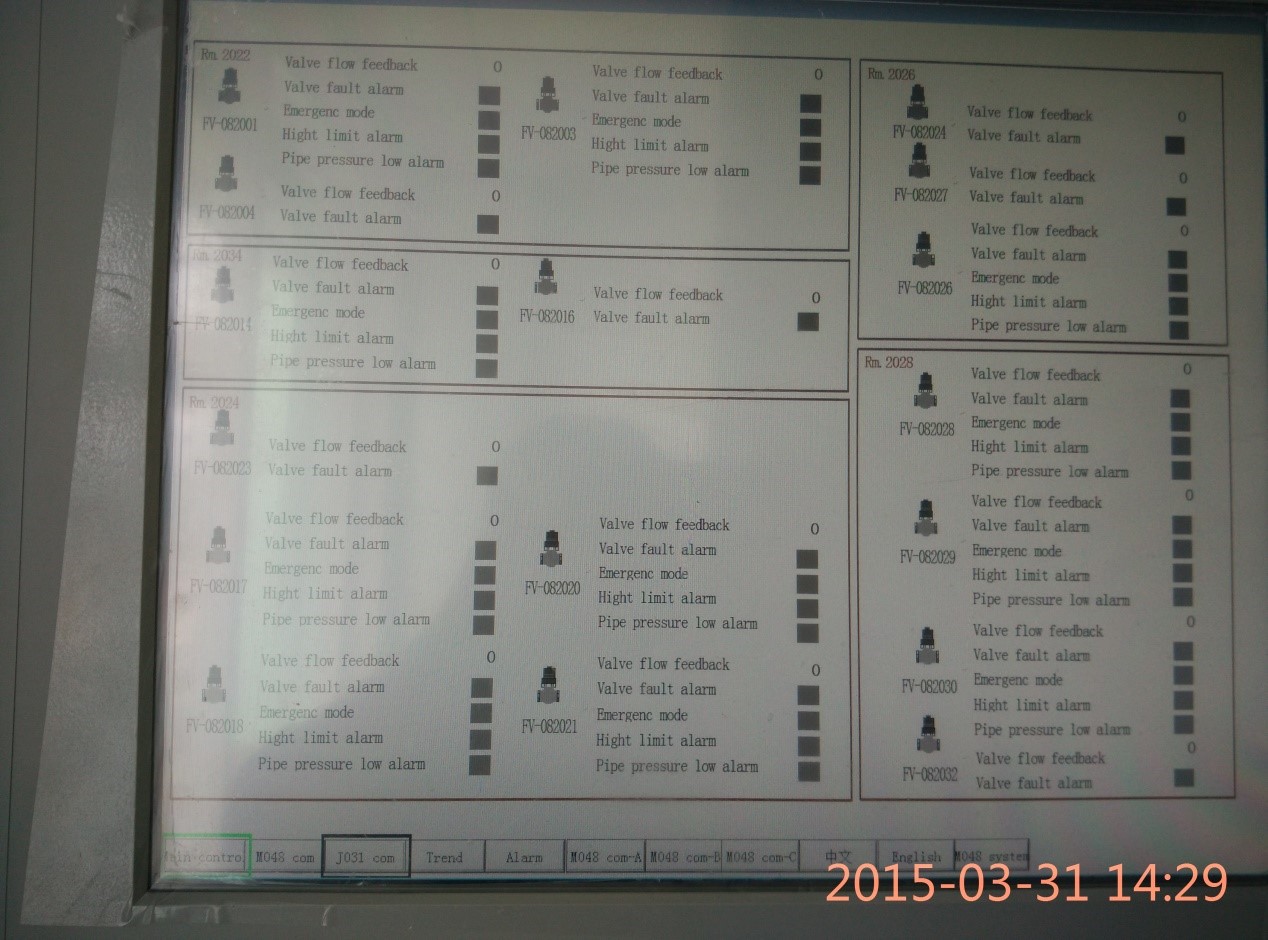

主系统由4组冗余风机构成，每组冗余由一台风机和一台阀门组成，实现主备自动切换。

2、新风系统

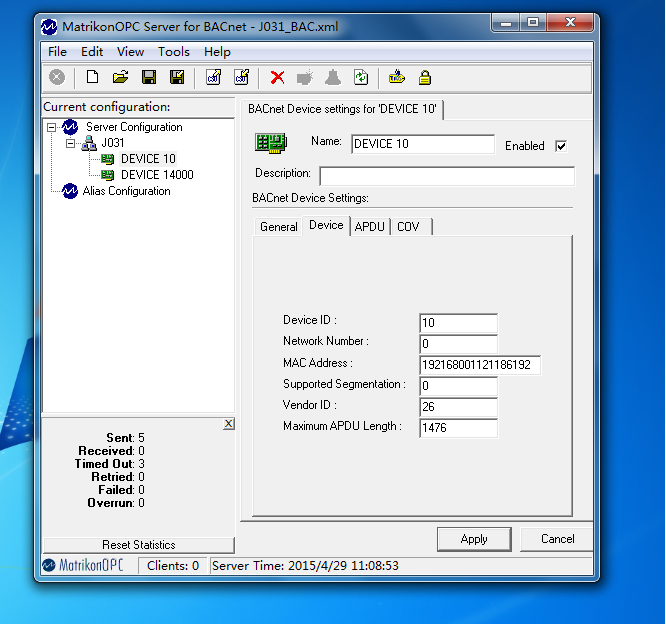

新风系统由新风系统厂家集成，通过Matrikon OPC软件BACnet方式通讯。

3、空调系统

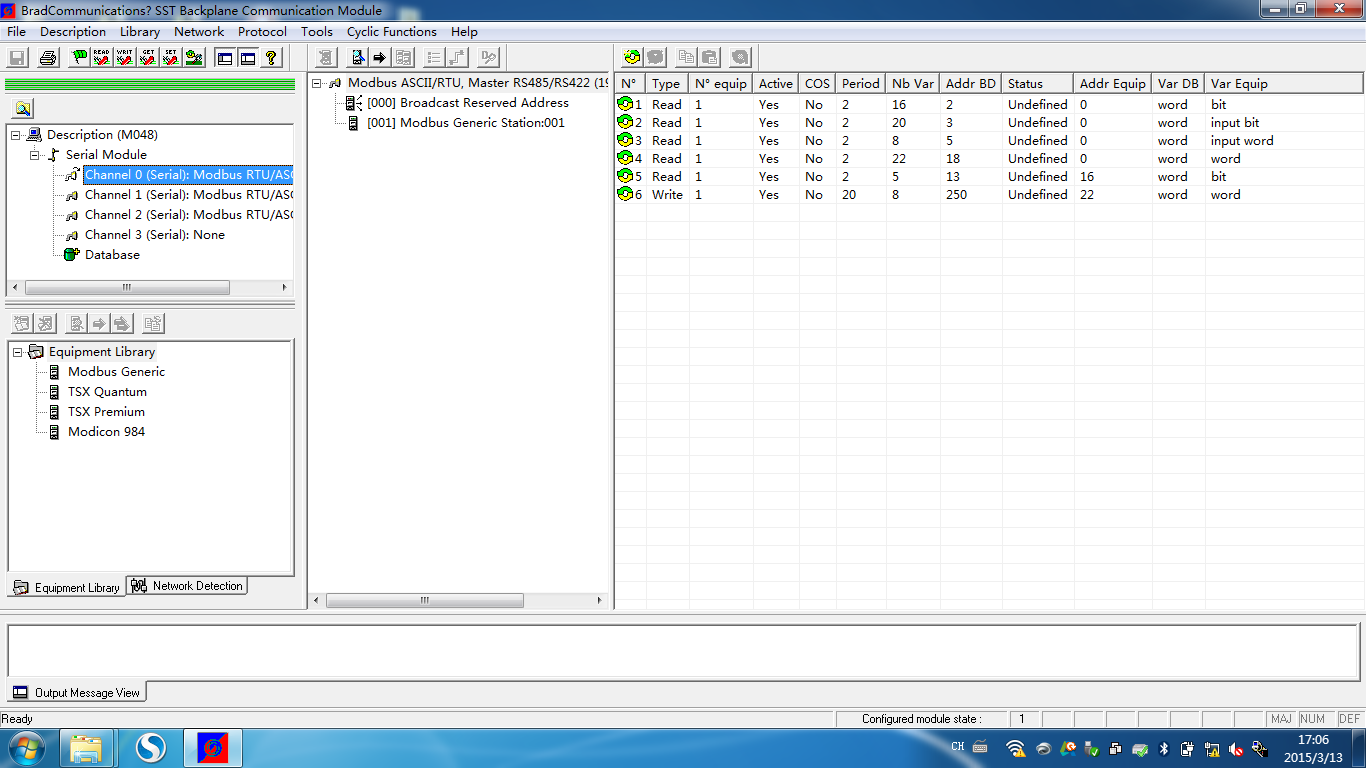

空调系统由空调厂家集成，通过Moubus RTU通讯。
