青海滨地钾肥硫酸钾控制系统

青海省滨地钾肥股份有限公司坐落在举世闻名的柴达木盆地西北部大盐滩，是新兴的大型盐湖化工企业。拥有冷湖镇昆特依钾矿床大岩滩832.9平方公里矿区的采矿权。

青海省滨地钾肥股份有限公司48万吨/年硫酸钾项目，主要包括主厂房总控、氯化钾磨矿、钾镁盐磨矿、结晶离心、洗涤过滤等工艺分段，其全项目所有自动化控制系统、低压MCC均由我公司供货，与金川集团自动化公司联合调试，项目于2013年开始建设，2014年我公司完成自动化系统的联合调试，投入使用。

48万吨/年硫酸钾项目自动化控制系统采用了Rockwell Automation公司的ControlLogix平台的硬件，配置高性能控制器1756控制器及ControlLogixIO，软件选用了罗克韦尔公司的FactoryTalk View SE组态软件。低压电气控制全部采用Rockwell Automation 原装MCC，实现电机控制器、软起、变频全网络化无缝集成自动化控制。

项目技术特点

整个项目涉及到众多第三方系统，使用的总线类型多、协议杂，系统集成技术含量高。

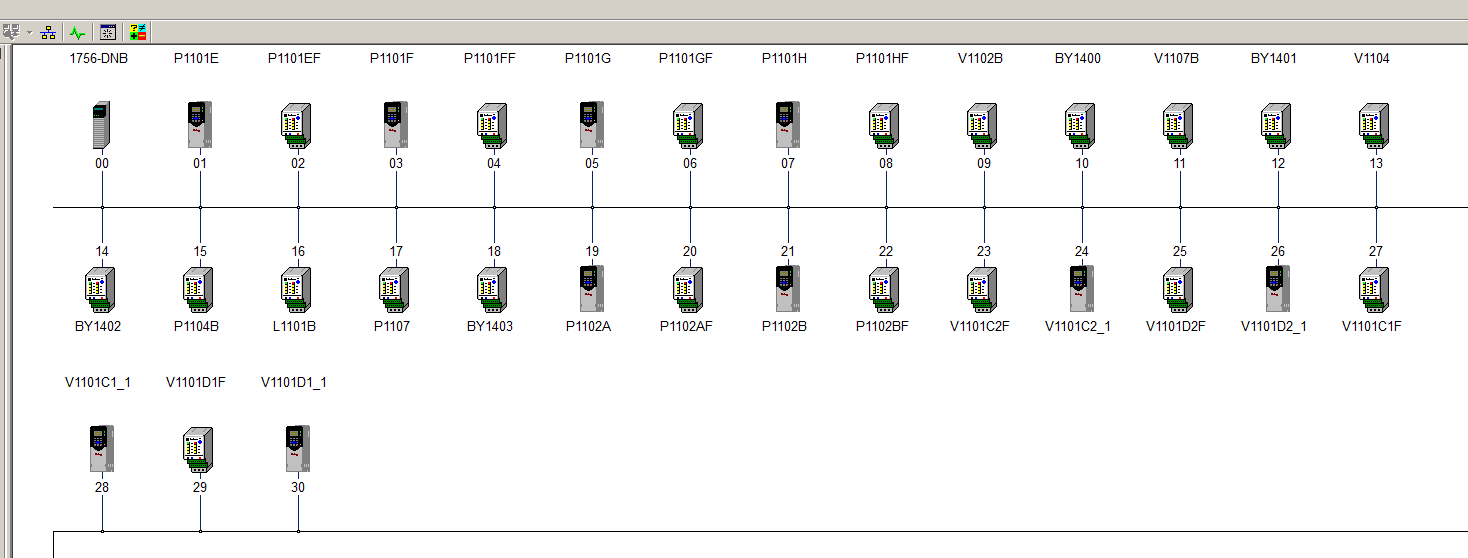

1、项目使用的总线类型多、协议杂，系统集成技术含量高；主控ControlLogix系统使用网络隔离双层EtherNet/IP，冗余光纤环形ControlNet网络；与低压MCC全部使用Devicenet现场总线；

2、设备全网络化控制，布置分散，拓扑复杂并涉及到众多第三方设备交互。

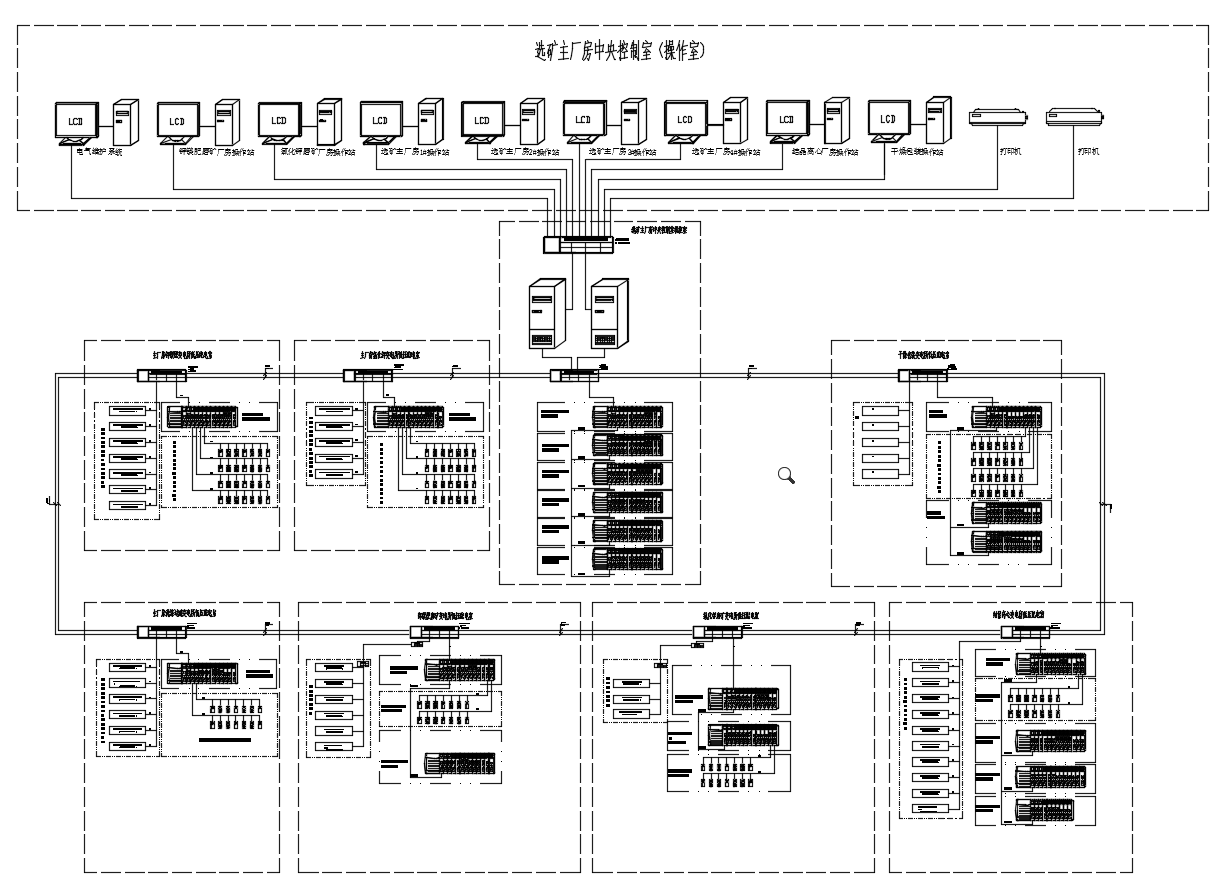

主厂房工艺区拓扑示意
