索通齐力炭材料有限公司自动化控制网络及信息集成系统项目

全厂划分为四个片区：煅烧片区，生阳极片区，焙烧片区，动力片区，每个片区设立一个控制室，煅烧车间、生阳极车间、动力车间、焙烧车间这四处控制系统由操作管理层、设备控制层和设备层构成。PLC系统采用西门子S7-1500系列，各片区控制系统在车间中控室可以进行车间控制区域内各分散系统的集中控制与管理。控制系统能够完成集中或分布式控制，实现数据采集，数据处理，动态显示，故障报警，控制，报表编制与通信的任务。

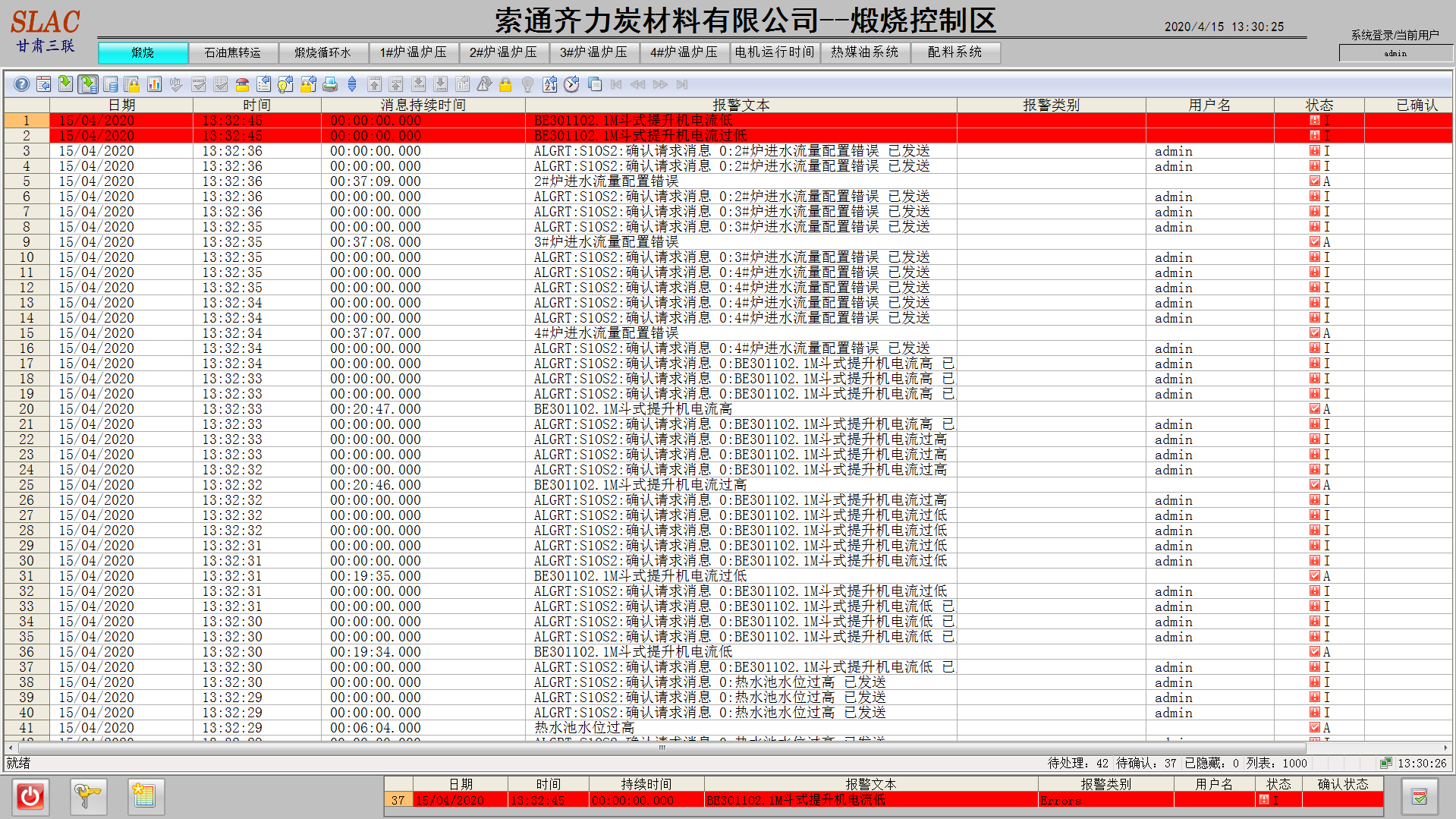

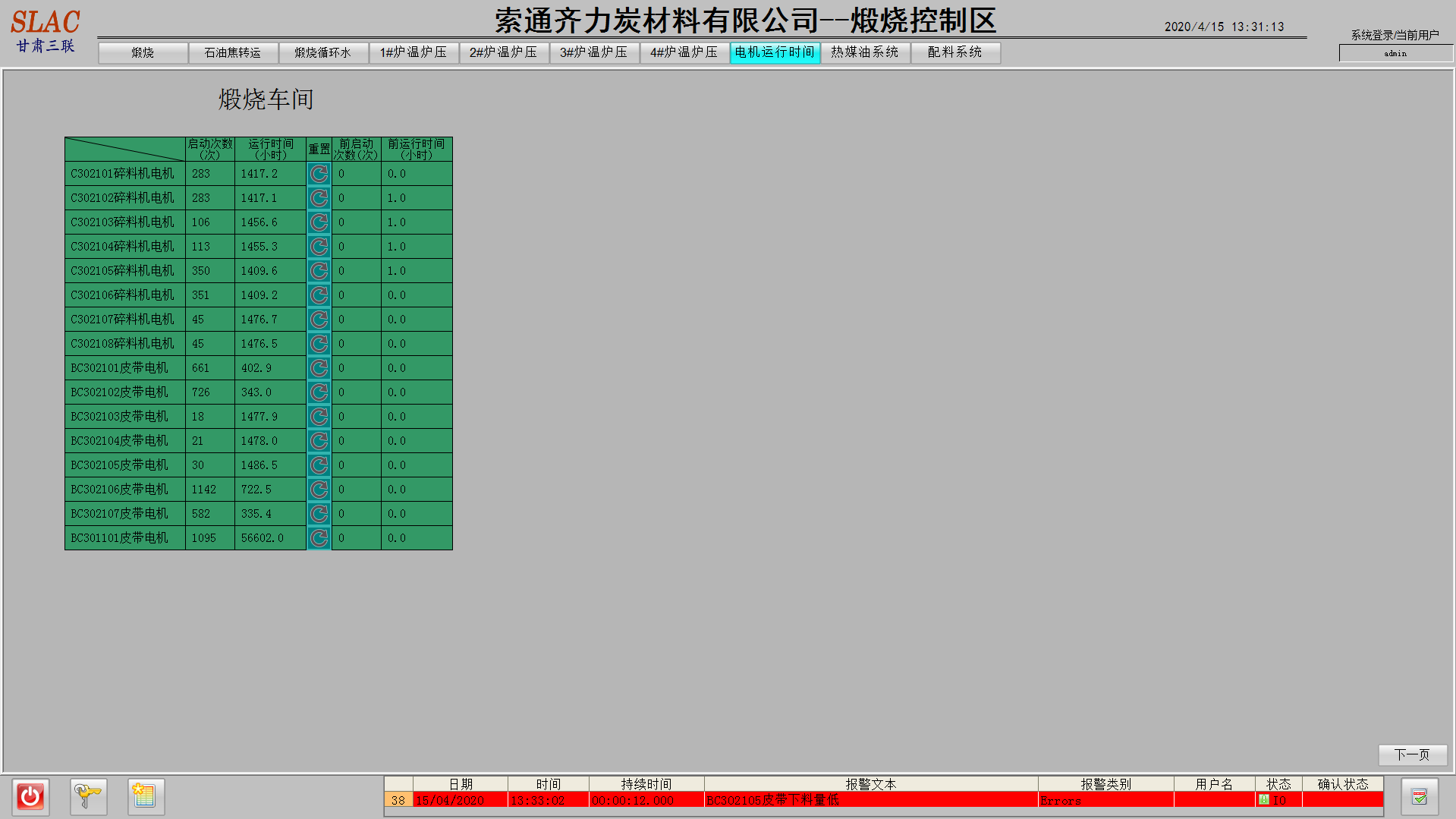

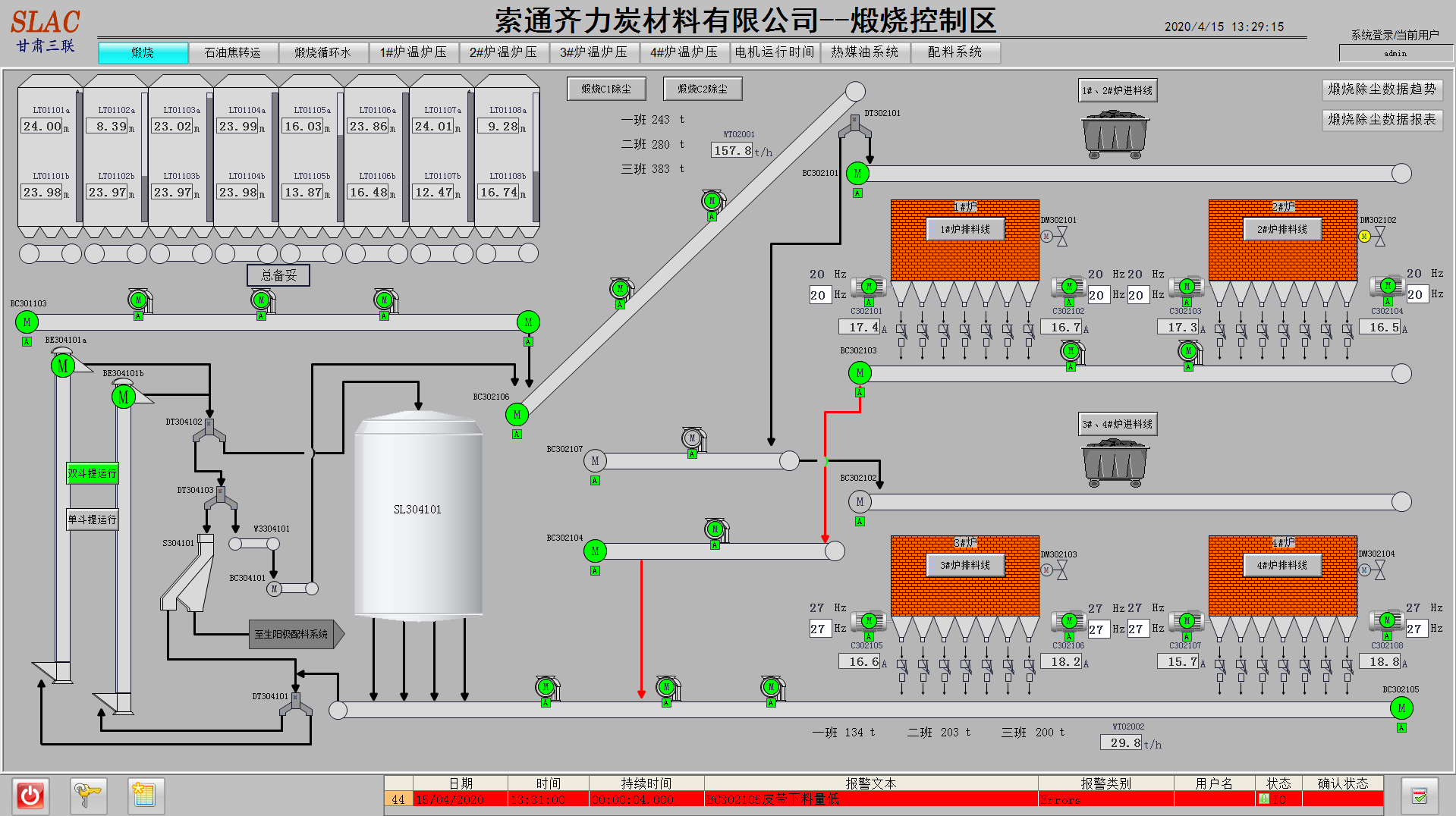

煅烧系统部分画面：

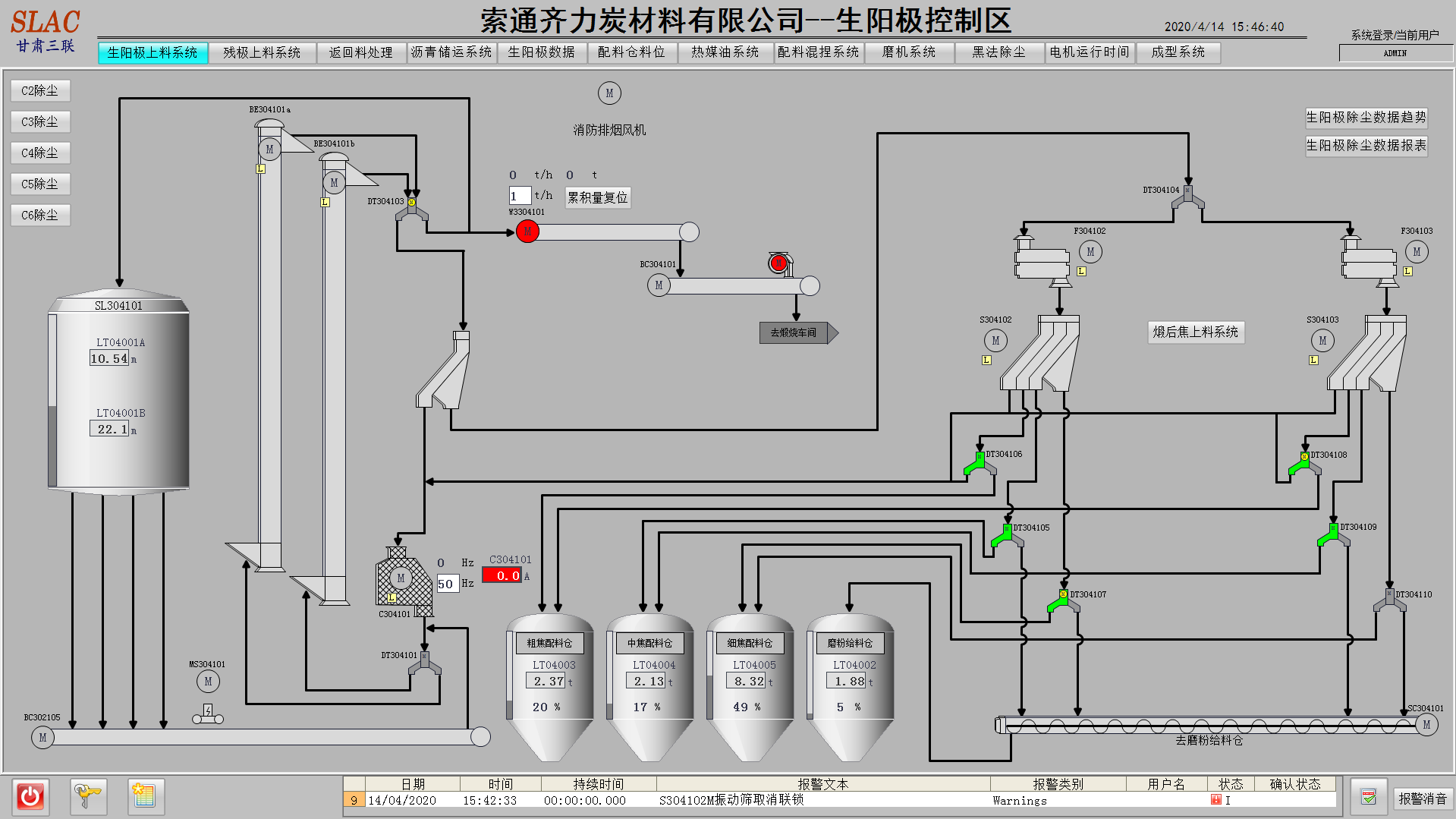

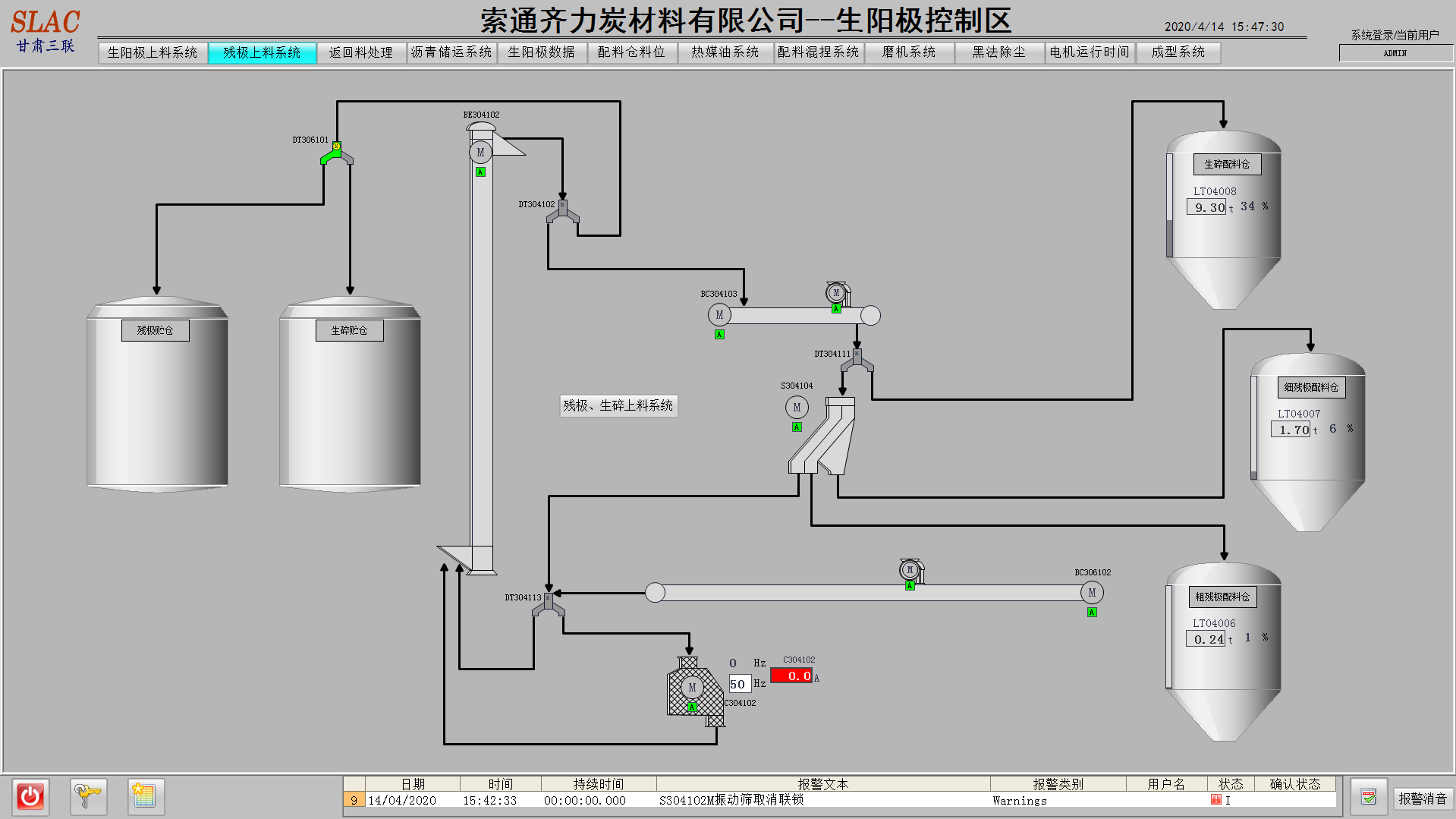

生阳极车间部分画面：

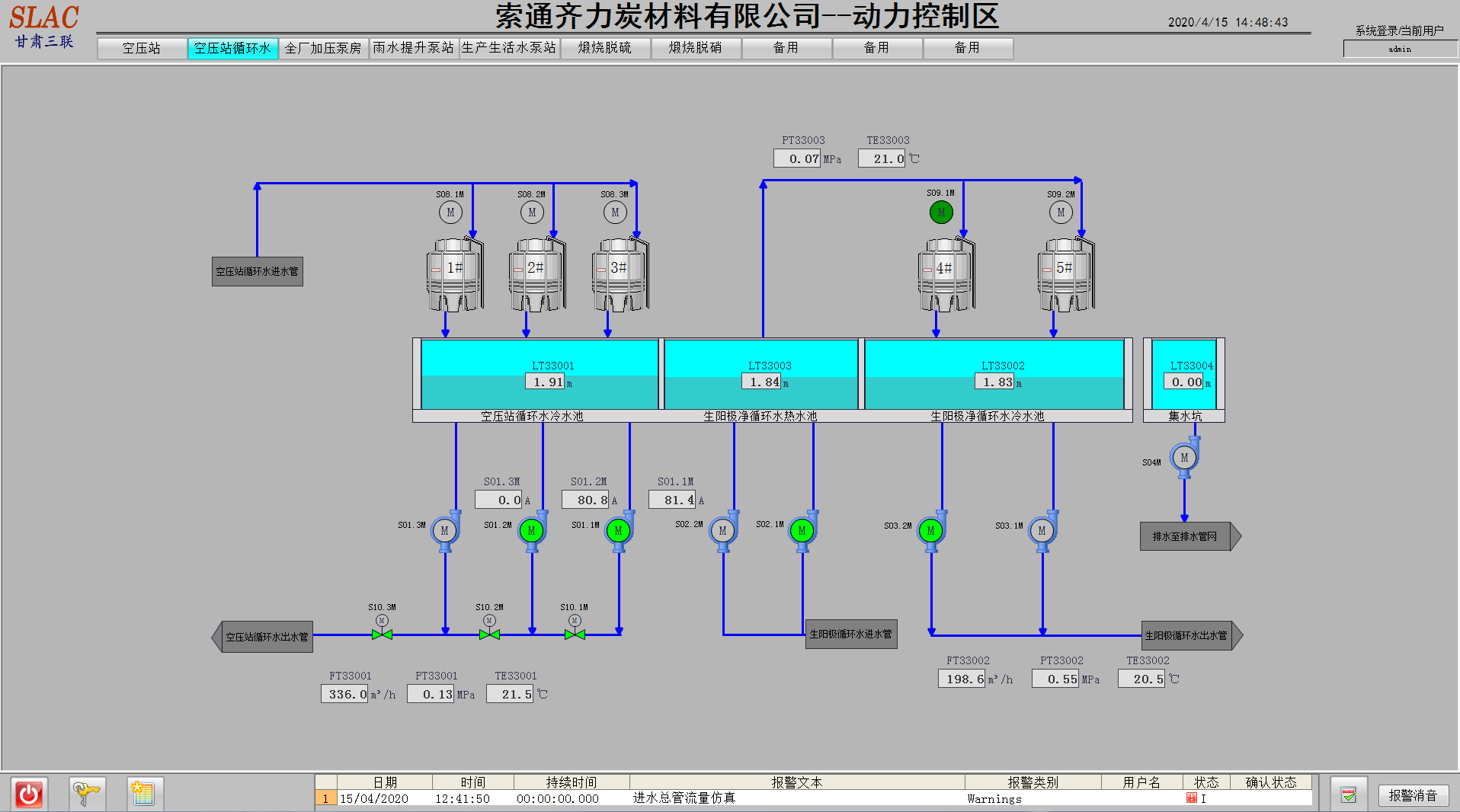

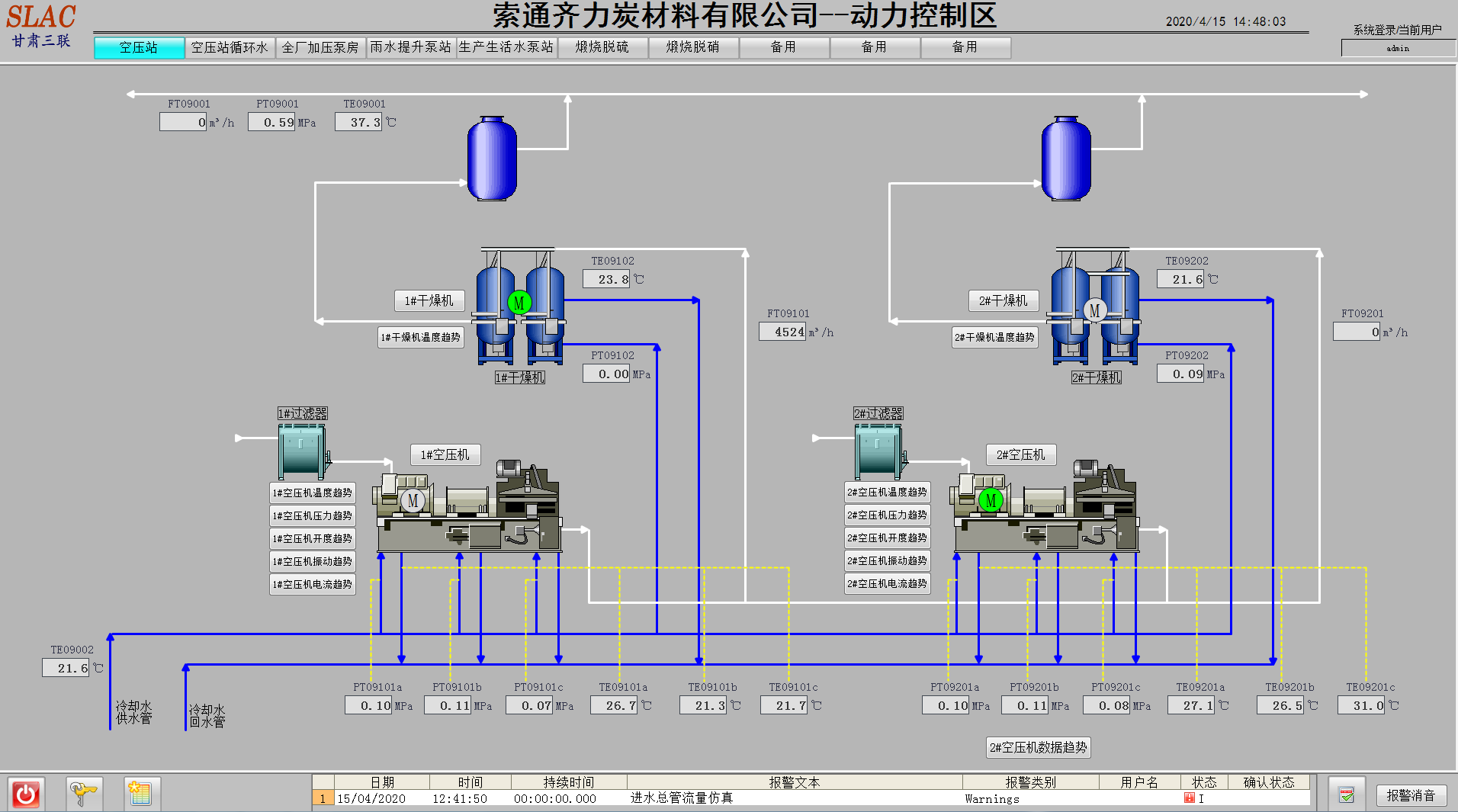

动力车间部分画面：

另设立一个全厂生产全流程监控中心，可以实现全厂各区域生产过程（有条件）的集中操作控制操作，各生产流程、设备状况可集中显示，生产数据、管理信息实现通讯使用管理。具备高效率、高质量的实时性能、动态性能、辅助决策性能，生产全流程监控中心放置1台历史数据服务器和4台操作员站，负责汇总全厂生产数据及信息，生成各类报表及生产监视画面，以满足不同部门和各级领导对生产信息的不同需求。

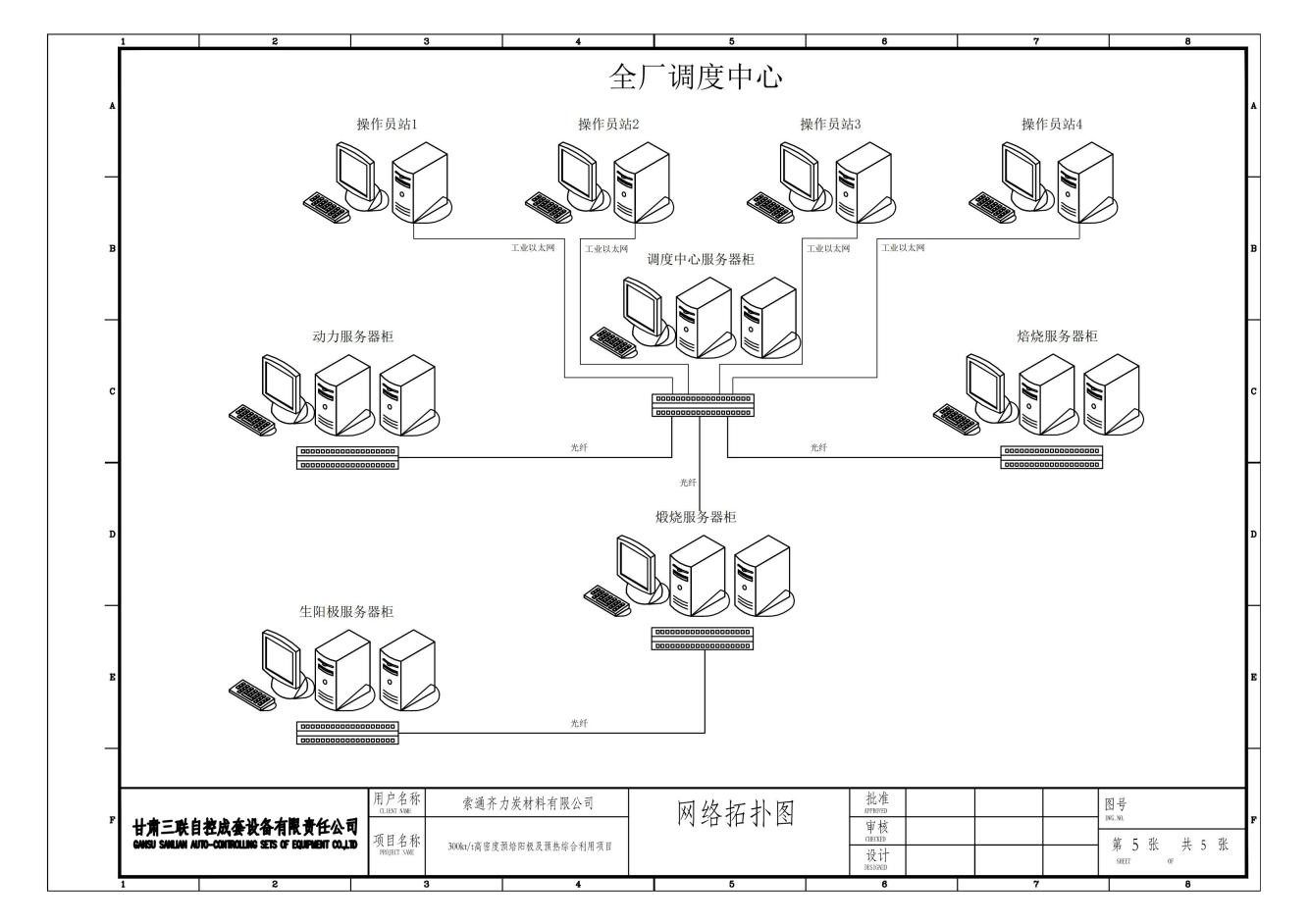

全厂调度中心网络图：
