兰州石化大乙烯全密度PDS项目控制系统

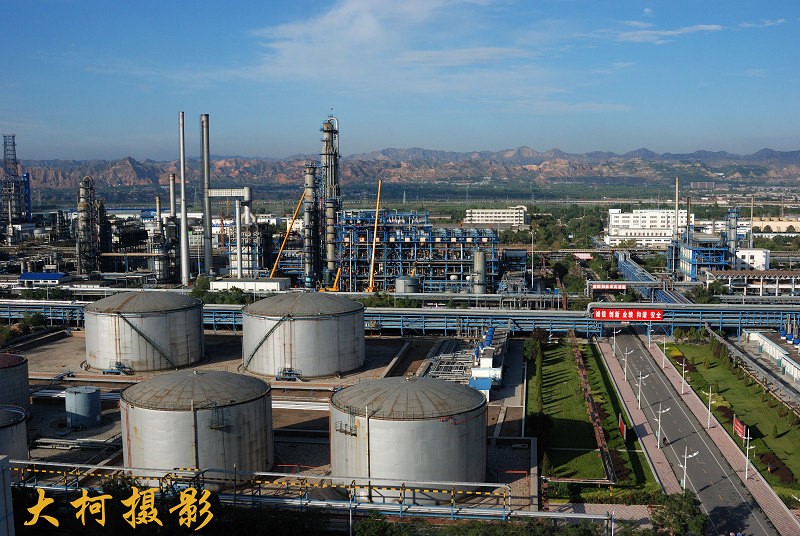

兰州石化全密度聚乙烯装置是兰州石化公司年产70万吨/年乙烯改扩建工程六套主要装置之一，采用国际领先的美国联碳公司专利技术UNIVATION工艺包，具有操作弹性大、流程短等特点，产品质量性能优异，易于用户加工使用，可满足不同行业的多种需求。

其中由我公司提供的PDSPLC(产品抽出PLC控制系统)是装置核心控制系统，用户要求该控制系统必须满足SIL3安全要求，长期稳定无故障运行。

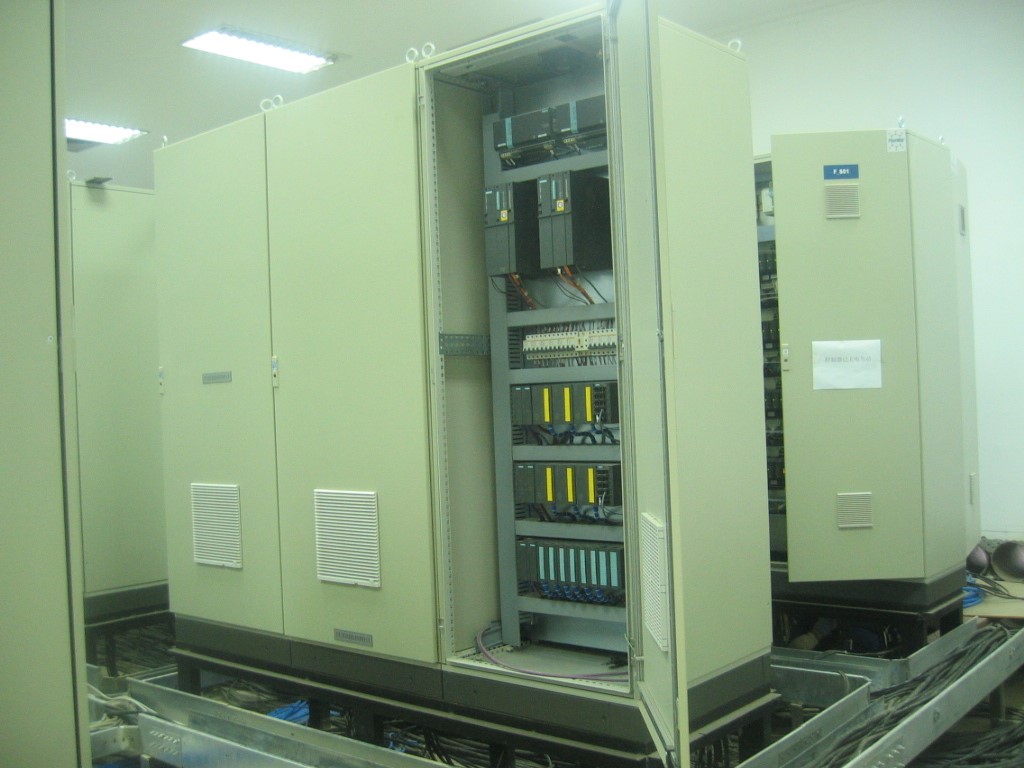

考虑到PDS装置的重要性，其控制系统我公司选用了西门子S7-400FH故障安全控制系统，它是一种基于S7-400H冗余容错技术的故障安全控制系统，具有故障安全模块内置的完全冗余设计及自诊断功能，能对内部及外部的故障进行快速而有效的诊断，其创新的灵活的模块冗余（FMR）方式，可根据具体要求针对现场仪表和执行装置进行单模块、双模块和三重化模块配置，完成安全规范IEC61511中的安全仪表（SIF）功能，具有TüV认证，可以满足安全要求 SIL 1 至 SIL 3，符合标准 IEC 61508，安全等级 AK1 至 AK 6，符合标准 DIN V 19250/DIN V VDE 0801 以及安全分类 2 至 4 符合标准 EN 954-1，可确保系统运行时最少的非计划停车。整个控制系统具备完全热插拔能力，实现完全1:1冗余，即处理器、IO、通讯网络、电源和通讯模块完全冗余。最大限度地满足了用户的可应用性要求，保证了PDS装置的长期平稳安全运行。
